Product Summary

The BZX79C15 is a 500 mW hermetically sealed glass zener voltage regulator.

Parametrics

BZX79C15 absolute maximum ratings: (1)Power dissipation Pd: 500 mW; (2)Maximum forward voltage @ IF=100mA VF: 1.5 V; (3)Storage temperature range TSTG: -65 to + 200 ℃; (4)Operating junction temperature TJ: + 200 ℃.

Features

BZX79C15 features: (1)Zener voltage range 2.0 to 75 volts; (2)DO-35 package (JEDEC); (3)Through-hole device type mounting; (4)Hermetically sealed glass; (5)Compression bonded construction; (6)All external surfaces are corrosion resistant and leads are readily solderable; (7)RoHS compliant; (8)Solder hot(dip tin(Sn)lead finish; (9)Cathode indicated by polarity band.

Diagrams

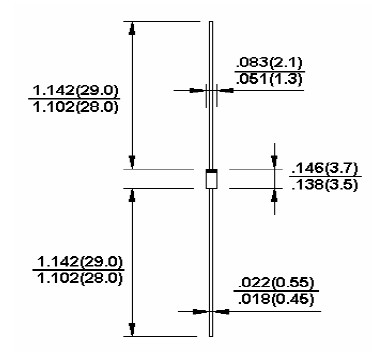

BZX79C15 pin connection

Image Part No Mfg Description Data Sheet Download Pricing
(USD)
Quantity
BZX79C15
BZX79C15

Fairchild Semiconductor

Zener Diodes 15V 0.5W Zener

Data Sheet

0-1: $0.07
1-25: $0.06
25-100: $0.04
100-250: $0.03
BZX79C15_NT50R
BZX79C15_NT50R


DIODE ZENER 15V 500MW DO-35

Data Sheet

Negotiable
BZX79C15_T50R
BZX79C15_T50R

Fairchild Semiconductor

Zener Diodes 15V 0.5W Zener

Data Sheet

0-1: $0.07
1-25: $0.06
25-100: $0.04
100-250: $0.03
BZX79C15_T50A
BZX79C15_T50A

Fairchild Semiconductor

Zener Diodes 15V 0.5W Zener

Data Sheet

0-5000: $0.01
5000-10000: $0.01
BZX79C15_Q
BZX79C15_Q

Fairchild Semiconductor

Zener Diodes 15V 0.5W Zener

Data Sheet

Negotiable
