Product Summary
The QM400HA-2H is a Mitsubishi transistor module. The applications of the QM400HA-2H include AC motor controllers, UPS, CVCF, DC motor controllers, NC equipment, Welders.
Parametrics
QM400HA-2H absolute maximum ratings: (1)Collector-emitter voltage: 1000V; (2)Collector-emitter voltage: 1000V; (3)Collector-base voltage: 1000V; (4)Emitter-base voltage: 7V; (5)Collector current: 400A; (6)Collector reverse current: 400A; (7)Collector dissipation: 3120W; (8)Base current: 20A; (9)Surge collector reverse current (forward diode current): : 4kA; (10)Junction temperature: -40 to 150℃; (11)Storage temperature: -40 to 125℃; (12)Isolation voltage: 2500V.
Features
QM400HA-2H features: (1)IC Collector current: 400A; (2)VCEX Collector-emitter voltage: 1000V; (3)hFE DC current gain: 75A; (4)Insulated Type; (5)UL Recognized.

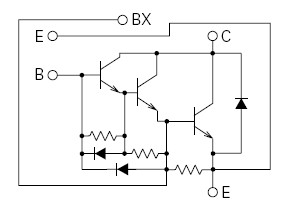

Diagrams
Image | Part No | Mfg | Description | Pricing (USD) |
Quantity | |||||
---|---|---|---|---|---|---|---|---|---|---|
QM400HA-2H |
Other |
Data Sheet |
Negotiable |
|
||||||
QM400HA-2HB |
Other |
Data Sheet |
Negotiable |
|
