Product Summary

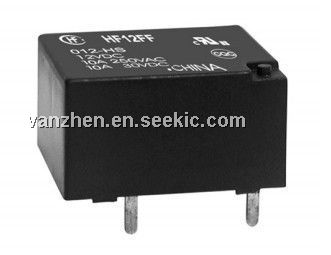

The HF12FF is a subminiature high power relay.

Parametrics

HF12FF absolute maximum ratings: (1)insulation resistance: 1000MΩ at 500VDC; (2)operate time: 8ms max; (3)release time: 5ms max; (4)vibration resistance: 10 to 55Hz 1.5mm DA; (5)humidity: 5% to 85% RH; (6)ambient temperature: -40 to 85°C.

Features

HF12FF features: (1)12A switching capability; (2)1 Form A configuration; (3)Subminiature, standard PCB layout; (4)Plastic sealed and flux proofed types available; (5)Environmental friendly product (RoHS compliant); (6)Outline Dimensions: (18.4 x 15.2 x 10.2) mm.

Diagrams

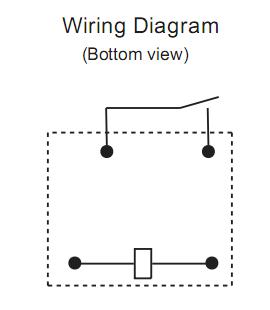

HF12FF block diagram
