Product Summary

The UDA1361TS is an A/D Converter. The UDA1361TS is a single chip stereo Analog-to-Digital Converter (ADC) employing bitstream conversion techniques. The low power consumption and low voltage requirements make the device eminently suitable for use in low-voltage low-power portable digital audio equipment which incorporates recording functions. The UDA1361TS supports the I2S-bus data format and the MSB-justified data format with word lengths of up to 24 bits.

Parametrics

UDA1361TS absolute maximum ratings: (1)supply voltage : - 4.0 V; (2)maximum crystal temperature: - 150 ℃; (3)storage temperature: -65 +125 ℃; (4)ambient temperature: -40 +85 ℃; (5)electrostatic handling voltage : -3000 +3000 V.

Features

UDA1361TS features: (1)Low power consumption; (2)256, 384, 512 and 768fs system clock; (3)2.4 to 3.6 V power supply; (4)Supports sampling frequency of 5 to 110 kHz; (5)Small package size (SSOP16); (6)Integrated high-pass filter to cancel DC offset; (7)Power-down mode; (8)Supports 2 V (RMS) input signals; (9)Easy application; (10)Master or slave operation.

Diagrams

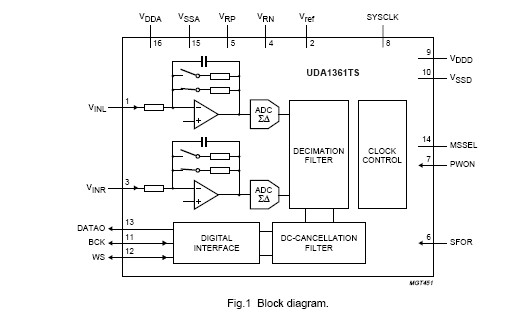

UDA1361TS block diagram

Image Part No Mfg Description Data Sheet Download Pricing
(USD)
Quantity
UDA1361TS
UDA1361TS

Other


Data Sheet

Negotiable
UDA1361TS/N1,112
UDA1361TS/N1,112

NXP Semiconductors

Audio A/D Converter ICs ADC STEREO 7712 24BIT

Data Sheet

0-1: $1.40
1-25: $1.20
25-100: $1.08
100-250: $0.96
UDA1361TS/N1,118
UDA1361TS/N1,118

NXP Semiconductors

Audio A/D Converter ICs 24 BIT ADC

Data Sheet

0-1: $0.82
1-25: $0.80
25-100: $0.62
100-250: $0.59
UDA1361TSDK-T
UDA1361TSDK-T

NXP Semiconductors

Audio A/D Converter ICs 24 BIT ADC

Data Sheet

Negotiable
